МЦСТ Контроллер периферийных интерфейсов «КПИ» (ТВГИ.431291.001)

Контроллер периферийных интерфейсов «КПИ» (ТВГИ.431291.001)

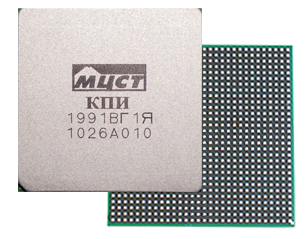

Микросхема КПИ

Микросхема южного моста 1991ВГ1Я — контроллер ввода-вывода собственной разработки МЦСТ, связывающий периферийные устройства и шины с центральным процессором, обеспечивая скорость обмена данными до 4 Гбайт/с.

Информация

Микросхема контроллера периферийных интерфейсов КПИ (1991ВГ1Я), так называемый «южный мост» – контроллер-концентратор, связывающий периферийные устройства и шины с центральным процессором. КПИ совместим с процессорами  «Эльбрус-4С», «Эльбрус-2СМ», «Эльбрус-2С+» и МЦСТ R1000. Возможны различные варианты сочетаний микросхем процессоров и КПИ в одном процессорном модуле в зависимости от решаемых задач.

Характеристики

ХарактеристикаЗначение
Обозначение микросхемы 1991ВГ1Я
Тактовая частота 250 МГц
Интерфейсы:
Последовательная шина связи с процессором, пропускная способность, Гбайт/с 2 на вход + 2 на выход
Контроллер PCI-Express версии 1.0a 8 линий
Контроллер PCI версии 2.3 32/64 бита, частота 33/66 МГц
Контроллер Ethernet 1 Гбит/с 1 порт
Контроллер SATA 2.0 4 порта
Контроллер IDE PATA-100, 2 порта по 2 устройства
Контроллер USB 2.0 2 порта
Контроллер звукового интерфейса AC-97 2-канальное стерео
Контроллер последовательного интерфейса RS-232/485 2 порта
Контроллер параллельного интерфейса  IEEE-1284 с поддержкой DMA 1 порт
Контроллер программируемых универсальных входов-выходов GPIO 16 сигналов
Интерфейс I2C 4 канала
Интерфейс SPI с поддержкой 4 устройств
Подсистема управления прерываниями 2 PIC + 1 IO_PIC
Таймеры системный, сторожевой
Технологические характеристики микросхемы
Технологический процесс 130 нм
Число транзисторов 30 млн.
Напряжение питания 1,2 В, 3,3 В
Потребляемая мощность 6 Вт
Диапазон рабочих температур внешних условий применения −40…+85 град. С
Год начала производства 2010

Состав

Микросхема содержит контроллеры основных современных интерфейсов и периферийных устройств:

  • контроллер ioLVDS для связи с процессором (дуплекс, до 2 Гбайт/с);
  • шина PCI-Express 1.0a х 8;
  • шина PCI 2.3 (32/64 разряда, 33/66 МГц);
  • сетевой контроллер Gigabit Ethernet (1 Гбит/с);
  • USB 2.0 (2 канала);
  • SATA 2.0 (4 устройства);
  • IDE (2 устройства);
  • аудиоконтроллер AC-97;
  • последовательный интерфейс RS-232 (2 канала);
  • параллельный интерфейс IEEE-1284;
  • последовательные интерфейсы SPI и I2C;
  • GPIO (16 сигналов, в типовой конфигурации пользователю доступны 8);
  • таймеры;
  • контроллер прерываний.

Галерея

Микросхема КПИ
