Ячейка МКПМ

Информация

Ячейка МКПМ представляет собой однослотовую SВus-ячейку с двумя соединителями. Один из них, установленный на передней панели ячейки, служит для подключения последовательного интерфейса «Манчестер-2», другой, установленный на печатной плате, служит для подключения ячейки к шине Sbus.

Работой ячейки управляет микроконтроллер (БМИК), реализованный на микропроцессоре S80C186EC-13. В этот микроконтроллер входят также: программированная логическая ИС КСБМ(контроллер Sbus шины и БОЗУ), ПЗУ64Кx16, схема управления микропроцессором (реализована на части ПЛИС КПМ), буферная оперативная память(БОЗУ) 4x32Кx9 слов.

Основными функциями БМИК являются:

• получение и обработка заявок от устройства системного вычислителя на обмен с абонентами;
• запуск обмена;
• выполнение обмена;
• завершение обмена;
• формирование результатов обмена для устройства системного вычислителя.

ПЛИС КСБМ совмещает в себе функции контроллера системной шины SВus и контроллера БОЗУ

Состав

Ячейка состоит из:

1. Передней панели, на которой установлен разъем магистрального последовательного интерфейса («Манчестер-2»),

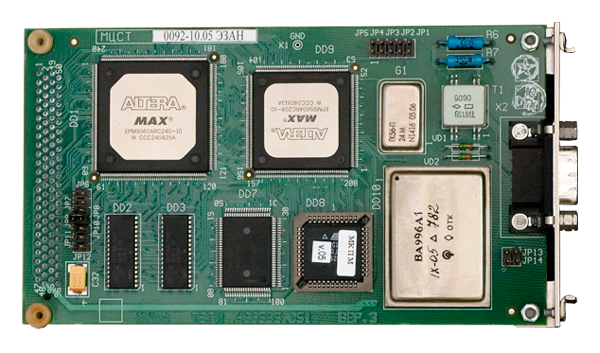

2. Печатной платы, на которой установлены:

• Разъем SBus шины,
• ПЛИС КСБМ,
• ПЛИС КПМ,
• Генератор (ГК56-П-24МГц),
• Трансформатор (ТИЛ3В),
• Буферная память БОЗУ (MCM6205DJ15),
• Приемопередатчик (БИС ВА998),
• Постоянное запоминающее устройство ПЗУ (AT29C1024),
• Микропроцессор МП (S80C186EC-13),

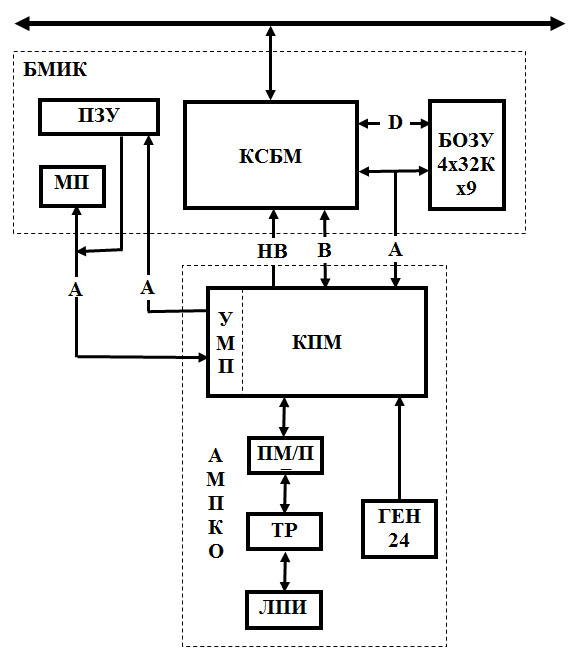

Блок схема:

SBus шина

БМИК – базовый микроконтроллер, КСБМ –ПЛИС КСБМ, МП –микропроцессор S80C186EC-13, ПЗУ – постоянная память AT29C1024 (64Кx16), УМП –схема управления микропроцессором (реализована на части ПЛИСа КПМ), БОЗУ –буферная память, АМПКО – адаптер магистрального последовательного канала обмена, KПМ –ПЛИС КПМ (контроллер магистрального канала и МП), Ген –генератор (ГК56-П-24МГц), ПМ/ПД – приемопередатчик (БИС ВА998), Тр – трансформатор (ТИЛ3В), ЛПИ – линия передачи информации (кабель КВСФ-75).
